當前，大部分變電站使用攝像機視頻巡檢，而攝像機的配置，一貫依賴人工經驗判斷及現場實地勘察，缺少統一設計標準和驗證方法，存在重要巡視點位視頻覆蓋率缺失、部分區域冗余等問題。
優立根據上述痛點，率先研發了變電站攝像機布點優化技術。
傳統攝像機安裝：
1. 依賴人工經驗及現場勘察
2. 缺少標準及驗證
3. 重要巡視點缺失、部分區域冗余
優立攝像機布點優化服務：
1. 基于精確空間位置坐標賦能的點云+全景重構生產現場
2. 三維可視域分析算法
3. 提升變電站巡視點位覆蓋率，降低站內巡視盲區

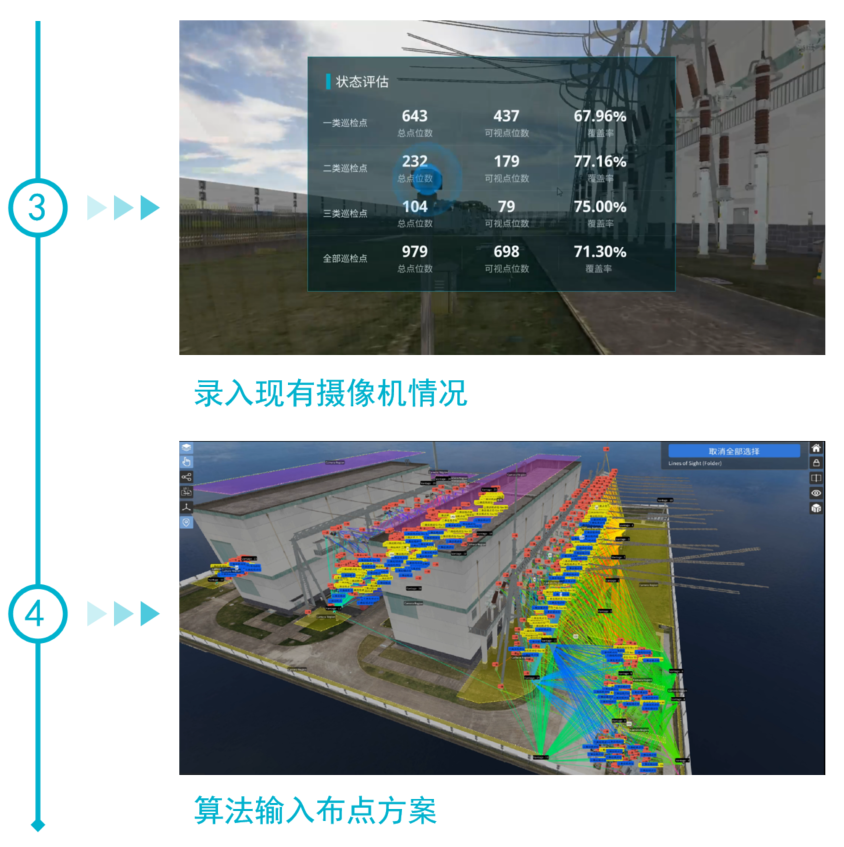

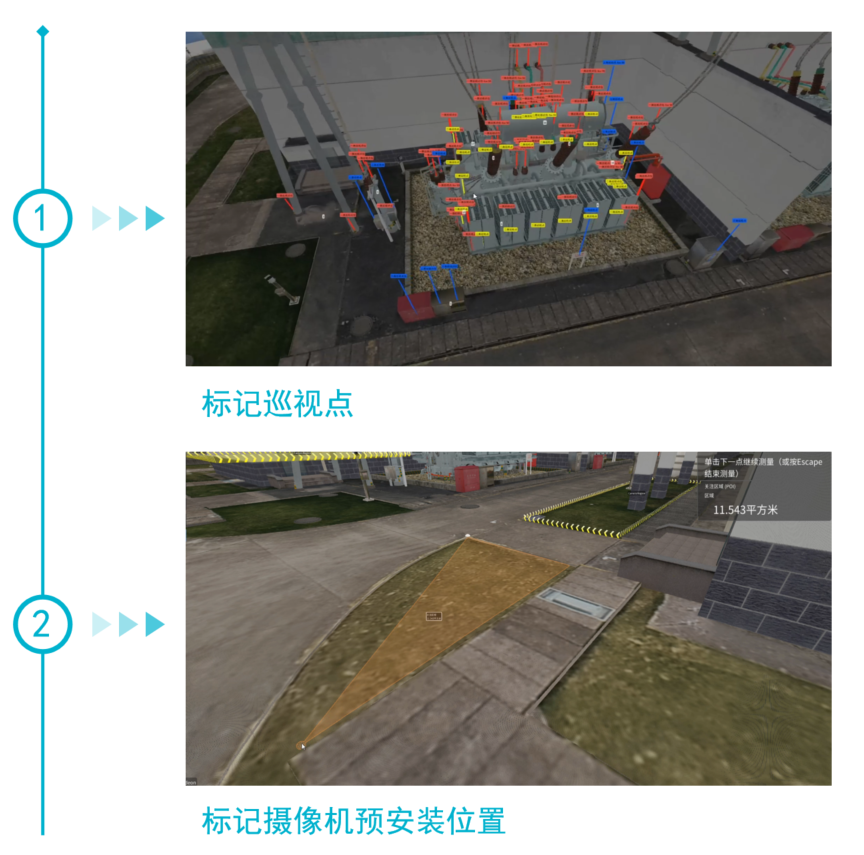

該服務根據電網變電站技術規范，運用變電站三維模型和空間點位信息，圍繞智能巡視、安防、一鍵順控等業務要求，對主變、避雷器、GIS 等設備巡視點位分類標記，圍繞室內、室外區域在數字空間構建云臺、球機、槍機等不同攝像機的覆蓋范圍和安裝高程，通過基于三維點云模型的通視算法，獲得各攝像機的最優安裝位置，輸出部署方案，從而計算出重要巡視點位覆蓋率。
1. 依賴人工經驗及現場勘察
2. 缺少標準及驗證
3. 重要巡視點缺失、部分區域冗余
優立攝像機布點優化服務：
1. 基于精確空間位置坐標賦能的點云+全景重構生產現場
2. 三維可視域分析算法
3. 提升變電站巡視點位覆蓋率，降低站內巡視盲區
該服務根據電網變電站技術規范，運用變電站三維模型和空間點位信息，圍繞智能巡視、安防、一鍵順控等業務要求，對主變、避雷器、GIS 等設備巡視點位分類標記，圍繞室內、室外區域在數字空間構建云臺、球機、槍機等不同攝像機的覆蓋范圍和安裝高程，通過基于三維點云模型的通視算法，獲得各攝像機的最優安裝位置，輸出部署方案，從而計算出重要巡視點位覆蓋率。
通視分析
采用體素渲染技術，判斷所有巡視點和攝像機之間視線是否有遮擋。該技術通過多線程并行加速，提升計算效率，同時構建三維點云模型，準確描述物體形狀和細節，讓分析結果更加精確。

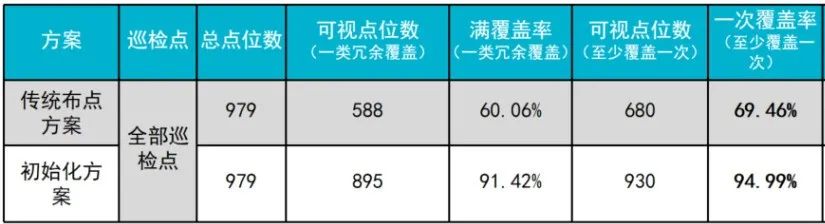

以下是兩種方案對比：
1. 節約成本約20%
2. 提升一次覆蓋率為20-40%，提升至95%左右
